Apa Ferrule Fitting lan Cara Kerja ing Sistem Sambungan Tube?

Excavator konstruksi dumadakan kelangan tekanan hidrolik. Operator metu lan ndeleng genangan lenga sing netes saka sambungan ing ngisor mesin. Tim pangopènan teka, diagnosa masalah minangka pas ngeculke, lan tightens iku. Nanging bocor bali sajrone jam. Masalah ora tightness; iku Ferrule Fitting nang sing wis ilang genggeman. Skenario iki dimainake ing bengkel lan situs kerja saben dina, asring amarga wong-wong sing nggarap peralatan kasebut ora ngerti komponen sing dikencengake. IngFerrule Fittingiku salah siji saka unsur paling umum nanging paling misunderstood ing sistem daya adi. Iku cilik, murah, lan gampang digatekake, nanging Ferrule Fitting sing berfungsi kanthi bener yaiku bedane antarane sistem hidrolik sing dipercaya lan bocor kronis.

Ferrule Fitting minangka piranti kompresi mekanik sing nggawe segel anti bocor ing antarane tabung lan awak sing pas. Kerjane ing prinsip prasaja nanging elegan: nalika nut wis tightened, meksa ring tapered (ferrule) kanggo compress radially marang tembok tabung. Kompresi iki nggawe rong efek kritis: segel logam-kanggo-logam sing nyegah cairan metu, lan genggeman mekanik sing nyegah tabung metu ing tekanan. The Ferrule Fitting ora gumantung ing adhesives, sealant, utawa gaskets; iku nggunakake elastisitas lan plasticity saka logam kanggo mbentuk permanen, sambungan dipercaya. Artikel iki bakal nggawa sampeyan nyilem jero menyang jagad Ferrule Fitting, njelajah anatomi, fisika kerja, macem-macem jinis, lan spesifikasi teknis sing nemtokake produk sing berkualitas. Kita uga bakal nyakup teknik instalasi praktis lan skenario ngatasi masalah umum. Ing pungkasan, sampeyan bakal ngerti sebabe komponen cilik iki kudu luwih akeh tinimbang sing biasane ditampa.

Daftar Isi

• 1. Apa Ferrule Fitting?
• 2. Kepiye Cara Pemasangan Ferrule Kanggo Nggawe Segel Anti Bocor?
• 3. Apa Beda Jinis Ferrule Fittings lan ngendi padha digunakake?
• 4. Apa Spesifikasi Teknis Nemtokake Ferrule Fitting Berkualitas Tinggi?
• 5. Carane Mbenerake Instal lan Troubleshoot a Ferrule Fitting?
• Pitakonan sing Sering Ditakoni (FAQ)
• Babagan Produsen
• Kesimpulan

Apa Ferrule Fitting?

A Ferrule Fittingminangka komponen tliti-rekayasa digunakake kanggo nyambungake tabung menyang awak pas ing daya adi lan sistem pneumatik. Iki minangka bagean logam sing cilik, kaya dering sing, nalika dikompres, nggawe segel lan menehi retensi mekanik. Tembung "ferrule" asalé saka basa Latin "ferrum", sing tegesé wesi, sing nggambarake sifat metalik. Ing wangun sing paling gampang, Ferrule Fitting minangka lengen sing pas ing mburi tabung. Nalika nut pas wis tightened, ferrule dipeksa marang lumahing tapered ing awak pas, nyebabake deform lan grip tabung. Deformasi iki permanen; yen Ferrule Fitting wis dikompres kanthi bener, ora bisa digunakake maneh ing lokasi anyar, lan bakal tetep ana sanajan ana geter banget.

Kanggo ngerti Ferrule Fitting, bayangake tangan sampeyan nyekel tongkat kayu. Driji sampeyan mbungkus tongkat, ngetrapake tekanan saka kabeh sisi. Sing luwih angel sampeyan remet, sing luwih kenceng genggeman. Ferrule Fitting makaryakke ing asas padha, nanging karo prabédan wigati: Ferrule Fitting ora mung gripping; iku uga nggawe segel. Ferrule wis tapered, lan nalika dipeksa menyang taper cocog nang awak pas, ngalami deformasi plastik kontrol. Lumahing njaba ferrule segel marang awak pas, nalika lumahing njero cokotan menyang tembok tabung. Tumindak dual iki - sealing lan gripping - sing ndadekake Ferrule Fitting dadi efektif. Tabung ora terpaku utawa dilas; iku mechanically dikunci lan nutup dening deformasi ferrule kang.

Anatomi saka Ferrule Fitting kasusun saka telung komponen utama:

• Badan pas:Omah utama sing ngemot kursi tapered lan nyedhiyakake sambungan eksternal (ulir utawa dilas). Biasane digawe saka stainless steel, kuningan, utawa baja karbon.
• Ferrule:Ring komprèsi sing deforms kanggo segel lan grip tabung. Iki jantung pas. Geometri, materi, lan permukaan rampung penting kanggo kinerja pas.
• kacang:Iker-iker rasukan eksternal sing ngetrapake gaya aksial kanggo ngompres ferrule menyang awak sing pas. Desain kacang mengaruhi torsi sing dibutuhake lan gampang dipasang.

Ferrule Fitting unik ing antarane metode sambungan tabung amarga ora mbutuhake persiapan khusus saka ujung tabung-ora ana flaring, brazing, utawa welding. Tabung mung dipotong persegi, deburred, lan dilebokake. Kesederhanaan iki minangka alesan utama kenapa Ferrule Fitting digunakake kanthi akeh ing aplikasi wiwit saka garis rem otomotif nganti platform minyak lepas pantai.

Kepiye Cara Pemasangan Ferrule Kanggo Nggawe Segel Anti Bocor?

Kanggo mangerteni carane aFerrule Fittingkarya, siji kudu mbayangno apa mengkono nang pas sak tightening. Iki minangka drama cilik saka pasukan, deformasi, lan panyegelan, kabeh kedadeyan ing jarak sawetara milimeter. Proses kasebut bisa dipérang dadi patang tahapan fisik sing béda, sing saben-saben nyumbang kanggo segel lan genggeman pungkasan.

Tahap 1: Sisipan lan Kontak Awal.Tabung kasebut dipotong persegi lan dibuwang, banjur dilebokake ing awak sing pas nganti mudhun ing pundhak utawa dicekel nganti ambane selipan sing ditemtokake. The Ferrule Fitting wis slid liwat tabung, ngiring dening nut. Nut banjur diwiwiti ing benang awak sing pas. Ing titik iki, ora ana kontak antarane ferrule lan lumahing sealing. Ferrule mung lungguh ing tabung, siap diaktifake.

Tahap 2: Keterlibatan Ferrule.Minangka nut wis tightened, ndadekake kontak karo pasuryan mburi ferrule. Ferrule wiwit pindhah axially menyang awak pas, ngetik taper saka jog. Sudut taper kritis: biasane antarane 24 lan 60 derajat, gumantung saka desain pas. Ing pinggiran anjog ferrule kontak taper awak pas, lan pasukan saka nut wiwit drive ferrule maju.

Tahap 3: Deformasi Ferrule.Ing wektu iki, ferrule wiwit deform. Geometri ferrule dirancang supaya luwih kuwat ing mburi lan luwih ringkih ing ngarep. Nalika kacang terus ngencengi, bagean ngarep ferrule, sing luwih tipis lan duwe bagean salib sing luwih cilik, wiwit ambruk mlebu. Ambruk mlebu iki minangka "cokotan" sing digawe dening Ferrule Fitting menyang tabung. Ing diameteripun utama ferrule nyuda, lan pinggiran anjog ngethok menyang tembok tabung, nggawe kunci mechanical. Bebarengan, lumahing njaba ferrule lagi dipencet marang taper awak pas, nggawe lumahing sealing utami.

Tahap 4: Kunci Elastis Akhir.Ing tahap pungkasan, ferrule wis dikompres kanthi lengkap. Wis ngalami deformasi elastis lan plastik. Komponen elastis iku penting banget: ferrule, kaya spring sing wis dikompres, ngetokake gaya njaba sing terus-terusan marang awak sing pas lan gaya mlebu sing terus-terusan marang tabung. Kekuwatan sing terus-terusan iki, sing dikenal minangka "pasukan segel," yaiku sing njaga integritas sambungan saka wektu, sanajan ana ing siklus termal lan fluktuasi tekanan. Tabung kasebut saiki dikunci lan disegel.

Apa sing kedadeyan nalika geter ngeculake kacang? Yen nut mundur rada, pemulihan elastis ferrule - prilaku kaya musim semi - njaga permukaan sing nutup. Iki sebabe Ferrule Fitting sing dipasang kanthi bener bisa tetep bebas bocor sanajan wis pirang-pirang taun. Nanging, yen nut wis over-tightened, ferrule bisa mimpin liwat wates elastis sawijining, asil ing deformasi plastik gedhe banget. Kondisi iki, sing dikenal minangka "bottoming out," bisa ngrusak ferrule lan nggawe jalur bocor. Iki minangka sebab kenapa akeh kegagalan Ferrule Fitting disebabake torsi sing salah.

Apa Beda Jinis Ferrule Fittings lan Ngendi Digunakake?

IngFerrule Fittingora siji, produk monolithic. Nerangake ing sawetara konfigurasi sing beda-beda, saben dioptimalake kanggo aplikasi tartamtu, kisaran tekanan, lan kahanan lingkungan. Pangerten beda penting kanggo milih Ferrule Fitting tengen kanggo proyek tartamtu. Telung jinis sing paling umum yaiku Single Ferrule, Double Ferrule, lan W-Type Ferrule.

Fitting Ferrule Tunggal.Minangka jeneng gawe katut, Single Ferrule nggunakake mung siji unsur ferrule kanggo nyedhiyani loro sealing lan gripping fungsi. Ferrule iki biasane dirancang karo pinggiran anjog cetha sing cokotan menyang tabung nalika segel lumahing njaba marang awak pas. Fitting Ferrule Tunggal prasaja, duwe bagean sing luwih sithik, lan asring luwih murah tinimbang desain ferrule kaping pindho. Biasane digunakake ing aplikasi tekanan rendah nganti medium, kayata sistem pneumatik, instrumentasi, lan pipa industri umum. Kesederhanaan, Nanging, teka ing biaya: ferrule siji kudu ngawula loro fungsi bebarengan, nggawe kurang sabar kasalahan instalasi lan luwih sensitif kanggo Rampung lumahing tabung.

Fittings Ferrule pindho.The Double Ferrule Fitting minangka desain sing luwih canggih sing misahake fungsi sealing lan gripping dadi rong komponen independen. Ferrule ngarep dirancang kanggo segel marang awak pas, nalika ferrule mburi dirancang kanggo genggeman tabung. Divisi tenaga kerja iki ngidini saben ferrule bisa dioptimalake kanggo fungsi tartamtu. Ferrule ngarep bisa digawe karo bahan alus kanggo sealing luwih, nalika ferrule mburi bisa harder kanggo genggeman luwih. Double Ferrule Fitting digunakake akeh ing sistem hidrolik tekanan dhuwur, kayata sing ditemokake ing peralatan konstruksi, mesin cetakan injeksi, lan rig minyak lepas pantai. Padha menehi resistance geter unggul lan kurang sensitif variasi torsi instalasi.

W-Tipe Ferrule Fittings.W-Tipe Ferrule minangka desain khusus, biasane digawe saka paduan baja tahan karat kelas dhuwur, kanthi profil "W" sing khas ing bagean silang. Bentuk unik iki ngidini ferrule nyerep ekspansi termal lan kontraksi tanpa kelangan preload. W-Type Ferrule Fitting utamane digunakake ing aplikasi suhu dhuwur, kayata pelacakan uap, penukar panas, lan pipa tungku. Padha uga ditemokake ing sistem cryogenic ngendi variasi suhu nemen sing umum. Desain W-Type nyedhiyakake distribusi stres sing luwih seragam, nyuda resiko retak korosi stres ing lingkungan sing nuntut.

Tabel ing ngisor iki nyedhiyakake ringkesan komparatif saka telung jinis Ferrule Fitting utama.

Apa Spesifikasi Teknis Nemtokake Pas Ferrule Berkualitas Tinggi?

Kinerja aFerrule Fittingditemtokake kanthi kombinasi pilihan materi, presisi geometris, lan perawatan permukaan. Ferrule sing diproduksi kanthi apik bakal gagal prematur, dene ferrule sing berkualitas bisa nyedhiyakake layanan sing dipercaya sajrone pirang-pirang dekade. Ngerteni spesifikasi teknis sing nemtokake Ferrule Fitting sing berkualitas tinggi penting kanggo insinyur, profesional pengadaan, lan tim pangopènan sing kudu milih komponen sing cocog kanggo aplikasi kasebut.

Ing pabrik kita, kita nggawe Ferrule Fitting sing cocog karo standar industri paling dhuwur. Produk Ferrule Fitting kasedhiya ing macem-macem bahan, kalebu baja tahan karat 316L, kuningan, lan baja karbon, kanthi perawatan permukaan wiwit saka pasif nganti plating nikel tanpa elektro. Tabel ing ngisor iki nyedhiyakake rincian rinci babagan spesifikasi teknis utama kanggo sawetara Ferrule Fitting.

Salah sawijining parameter sing paling kritis yaiku kekerasan permukaan ferrule. Ferrule kudu luwih angel tinimbang tabung sing dicekel, nanging ora dadi hard supaya dadi rapuh. Fitting Ferrule kita diolah kanthi panas kanggo entuk kekerasan permukaan 58-62 HRC, sing nyedhiyakake keseimbangan optimal antarane gigitan lan kateguhan. Kekasaran permukaan permukaan sealing uga kritis. A lumahing banget atos ora bakal nutup kanthi bener, nalika lumahing sing banget Gamelan bisa uga ora nyedhiyani cukup gesekan kanggo ferrule kanggo "cokotan" tabung. Kita njaga kekasaran permukaan 0.4-0.8 µm ing permukaan sealing kita, sing wis kabukten minangka kisaran optimal kanggo sealing.

Saliyane specifications standar iki, kita kurban sawetara opsi selaras kanggo Ferrule Fitting, kalebu bahan khusus (contone, Inconel, Monel kanggo lingkungan korosif) lan lapisan khusus (contone, nutupi PTFE kanggo suda gesekan). Tim teknik kita kasedhiya kanggo mbantu milih spesifikasi Ferrule Fitting sing tepat kanggo aplikasi khusus sampeyan.

Kepiye cara nginstal lan ngatasi masalah Ferrule Fitting kanthi bener?

Malah kualitas paling dhuwurFerrule Fittingbakal gagal yen ora diinstal kanthi bener. Instalasi sing tepat minangka katrampilan sing kudu dikuasai saben teknisi lan insinyur pangopènan. Proses kasebut gampang, nanging mbutuhake perhatian rinci ing saben langkah. Tabel ing ngisor iki negesake limang langkah penting kanggo nginstal Ferrule Fitting kanthi bener.

Sanajan instalasi kanthi ati-ati, bocor lan masalah liyane bisa kedadeyan. Nalika ngatasi masalah Ferrule Fitting, perlu kanggo ngetutake proses sing sistematis. Ing ngisor iki minangka pandhuan ngatasi masalah sing disederhanakake.

• Bocor dideteksi nalika instalasi wiwitan:Priksa squareness tabung lan ambane selipan. Pipa sing ora dipotong utawa sisipan sing ora lengkap minangka panyebab paling umum saka bocor awal. Instal maneh karo Fitting Ferrule anyar.
• Bocor dideteksi sawise periode operasi:Priksa torsi nut. Getaran bisa nyebabake nut mundur. Retightening nut bisa ngatasi masalah. Yen bocor tetep, priksa ferrule kanggo karusakan. A ferrule bisa uga wis over-tightened sak instalasi pisanan, nyebabake deformasi gedhe banget.
• Tabung bisa diputer utawa ditarik metu:Ferrule wis ora cukup grip tabung. Iki biasane amarga kurang tightening utawa nggunakake tabung karo atose salah. Priksa torsi lan verifikasi manawa materi tabung kompatibel karo spesifikasi Ferrule Fitting.
• Ferrule katon retak utawa rusak:Iki asring amarga over-tightening utawa cacat materi. Ganti Ferrule Fitting karo unit anyar lan mriksa torsi kanggo mesthekake yen ora ngluwihi nilai dianjurake.

Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa Ferrule Fitting bisa digunakake maneh sawise wis tightened?

Jawaban: Umume, Ferrule Fitting ora dirancang kanggo digunakake maneh. Ferrule ngalami ewah-ewahan bentuk plastik permanen nalika dikompres, lan cokotan digawe menyang tabung iku acara siji-wektu. Nggunakake maneh ferrule ing tabung anyar utawa ing lokasi anyar ora dianjurake, amarga ora bakal mbentuk segel dipercaya lan genggeman padha. Ing sawetara kasus, yen pas wis mung rada tightened (lan ferrule durung bitten tabung), iku bisa kanggo reposition, nanging iki ing resiko installer. Pabrik kita nyaranake ngganti ferrule lan kacang nalika sambungan tabung dibongkar, kanggo njamin segel anti bocor.

Pitakonan 2: Kepiye carane bisa ngerti yen Ferrule Fitting cukup nyenyet tanpa kunci torsi?

Jawaban: Nalika kunci torsi minangka alat sing disenengi kanggo ngencengi konsisten lan akurat, ora mesthi kasedhiya. Cara alternatif yaiku metode "turn count". Sawise nut iku tangan-nyenyet, tandha titik referensi lan banjur ngencengi tambahan 1/4 kanggo 1/2 giliran, gumantung ing ukuran lan materi saka fitting. Kanggo pas tabung 1/4", giliran 1/4 sawise ngencengi tangan asring cukup; kanggo pas 1/2", bisa uga 1/2 giliran. Nanging, cara iki kurang tepat lan gumantung ing aran installer. Kita banget menehi saran nggunakake kunci torsi lan nilai torsi sing ditemtokake pabrikan, utamane ing aplikasi tekanan dhuwur utawa kritis.

Pitakonan 3: Apa Ferrule Fittings cocok kanggo tabung stainless steel?

Jawaban: Ya, Ferrule Fitting akeh digunakake karo tabung stainless steel. Nanging, materi tabung kudu kompatibel karo materi ferrule. Ferrule kudu luwih angel tinimbang tabung kanggo nggawe cokotan sing dibutuhake. Kanggo tabung stainless steel, disaranake nggunakake ferrule digawe saka wesi stainless steel karo atose luwih saka tabung. Pabrik kita nawakake Ferrule Fitting sing dirancang khusus kanggo nggunakake pipa stainless steel, kanthi perawatan panas sing dioptimalake kanggo njamin genggeman sing aman lan segel sing dipercaya. Yen ana mismatch atose sing signifikan, ferrule bisa uga ora nyekel tabung kanthi bener, utawa tabung bisa rusak.

Pitakonan 4: Apa tekanan paling dhuwur sing bisa ditangani Ferrule Fitting?

Jawaban: Tekanan kerja maksimum saka Ferrule Fitting gumantung ing sawetara faktor: diameteripun tabung, materi saka ferrule lan awak fitting, lan jinis desain (ferrule tunggal vs ferrule pindho). Ferrule Fitting pindho ferrule kita kanggo tabung nganti diameter 1 "dirating kanggo tekanan kerja nganti 630 bar (9,100 psi). Kanggo diameter luwih gedhe utawa tekanan sing luwih dhuwur, kasedhiya desain khusus. Tansah deleng grafik rating tekanan pabrikan kanggo model lan ukuran tartamtu. Penting kanggo mesthekake yen rating Ferrule Fitting ngluwihi tekanan sistem maksimum plus wates safety.

Pitakonan 5: Napa Ferrule Fitting saya bocor sanajan wis dikencengake kanthi bener?

Wangsulan: Bocor ing Ferrule Fitting sing dikencengi kanthi bener bisa disebabake dening sawetara faktor sing bisa uga ora katon langsung. Penyebab paling umum yaiku: permukaan tabung sing gores utawa rusak ing sangisore ferrule (asring saka lebu utawa penanganan); tabung sing ora bunder kanthi sampurna (utamane yen dipotong nganggo gergaji besi tinimbang pemotong tabung); kekerasan tabung sing salah (ferrule ora bisa nggigit menyang tabung sing atos banget); utawa lumahing sealing rusak utawa ono racune ing awak pas dhewe. Kajaba iku, yen fitting wis disassembled lan reassembled tanpa ngganti ferrule, ewah-ewahan bentuk asli ora bakal bola, nyebabake bocor. Pabrik kita nyaranake sampeyan mriksa tabung kasebut kanthi teliti kanggo karusakan lan tansah nggunakake Ferrule Fitting anyar nalika instal maneh sambungan supaya ora bocor.

Babagan Produsen

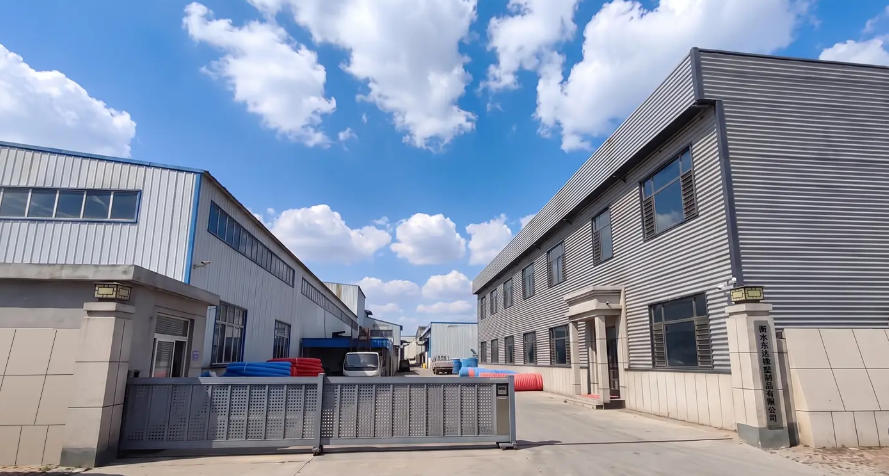

Hengshui Dongda Rubber & Plastic Products Co., Ltd.dumunung ing Jing County, Provinsi Hebei-jantung basis industri karet lan plastik kesuwur China kang, disetujoni dening Asosiasi Industri Karet China ing 2007. Kanthi akses transportasi trep liwat Beijing-Fuzhou Expressway lan dalan nasional, perusahaan wis thukul dadi Produsèn profesional saka dhuwur lan kurang tekanan rakitan selang, sabuk conveyor, silinder hydraulic, selang plastik, lan selang plastik, lan selang plastik.

Produk Ferrule Fitting kita direkayasa kanggo resistensi tekanan dhuwur, radius mlengkung cilik, kinerja anti-kelelahan sing kuwat, lan umur layanan sing luwih dawa. Padha ditrapake sacara wiyar ing mesin teknik, minyak bumi, pertambangan batu bara, tenaga listrik, metalurgi, industri kimia, galangan kapal, lan sektor transportasi, entuk pangenalan dhuwur saka pelanggan ing domestik lan internasional.

We Sincerely welcome terkenal saran lan dhukungan saka kanca lan klien donya. Pangguna ing omah lan ing luar negeri diundang kanggo takon lan ngrembug kerjasama. Kita setya nyedhiyakake layanan sing marem lan solusi sing bisa dipercaya kanggo kabeh kabutuhan sambungan.

Kesimpulan

The Ferrule Fitting bisa dadi komponèn cilik, nanging peran ing integritas lan linuwih sistem daya adi gedhe tenan. Saka cara deforms kanggo nggawe segel lan genggeman, kanggo pilihan saka materi lan perawatan panas sing nemtokake kinerja sawijining, Ferrule Fitting minangka masterpiece saka engineering sing asring dadi unnoticed nganti gagal. Ngerti cara kerjane, jinis apa sing kasedhiya, lan cara nginstal kanthi bener penting kanggo sapa wae sing nggarap sistem sambungan tabung.

Ing JIDONGDA, kita setya nyedhiyakake Ferrule Fitting berkualitas tinggi sing nyukupi syarat industri modern. Produk kita dirancang lan diprodhuksi kanthi standar sing paling dhuwur, njamin kinerja sing dipercaya ing kahanan sing paling tantangan. Yen sampeyan nggoleki solusi Ferrule Fitting sing bisa dipercaya kanggo aplikasi sampeyan, kita ngajak sampeyan hubungi kita. Tim profesional sing berpengalaman siap mbantu sampeyan milih produk, dhukungan teknis, lan solusi khusus. Hubungi Hengshui Dongda Rubber & Plastic Products Co., Ltd. dina ikikanggo konsultasi utawa njaluk penawaran. Ayo kita mbantu mbangun sambungan sing bisa dipercaya.
