Ringkesan artikel: A joint expansion logam corrugatednyedhiyakake keluwesan sing dikontrol kanggo pipa industri sing kena ekspansi termal, getaran, fluktuasi tekanan, lan gerakan mekanik. Kanthi nggunakake struktur bellows stainless steel corrugated, bisa ngimbangi pamindahan sumbu, lateral, lan sudut nalika ngewangi nyuda lemes las, flange bocor, lan ewah-ewahan bentuk kaku-related. Pandhuan iki nerangake prinsip kerja, spesifikasi utama, pilihan materi, aplikasi, faktor pilihan, lan kaluwihan kanggo sistem pipa sing nuntut.
Daftar Isi
- Apa Joint Expansion Metal Corrugated?
- Kepiye Cara Kerja ing Pipa Industri?
- Apa Spesifikasi Teknis Utama?
- Apa Manfaat Utama?
- Ing endi sing umum digunakake?
- Kepiye Cara Pilih Produk sing Tengen?
- Pitakonan sing Sering Ditakoni
- Pikiran pungkasan

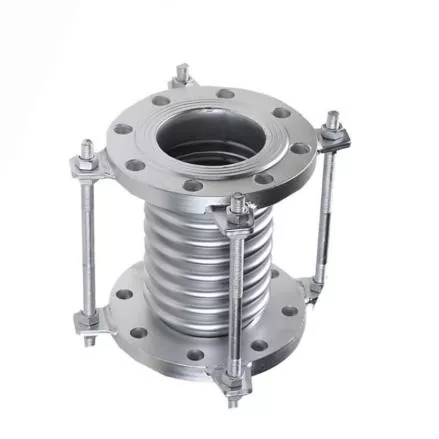

Apa Joint Expansion Metal Corrugated?
JIDONGDAbekal aCorrugated Metal Expansion Jointdirancang kanggo menehi keluwesan kontrol pipa industri tanpa ngorbanake stabilitas struktural. Konstruksi bellow corrugated ngidini pipa kanggo nampung gerakan sing disebabake owah-owahan suhu, getaran peralatan, fluktuasi tekanan, lan stres mekanik.
Ora kaya bagean pipa sing kaku, sambungan ekspansi nggawe area sing fleksibel ing sistem pipa. Nalika pipa dadi panas utawa adhem, dawa lan posisi bisa diganti. Yen gerakan kasebut dicegah, stres sing berlebihan bisa nglumpukake ing sekitar las, flensa, katup, pompa, lan peralatan sing disambungake. Sambungan ekspansi logam sing direkayasa kanthi bener mbantu nyerep gerakan kasebut sadurunge dadi beban sing ngrusak.
Kanggo para panuku sing ngevaluasi sendi ekspansi logam industri, bahan bellow, syarat gerakan, rating tekanan, sawetara suhu, metode sambungan, lan lingkungan instalasi kabeh kudu dianggep bebarengan.
Kepiye Cara Kerja ing Pipa Industri?
Prinsip operasi adhedhasar deformasi elastis sing dikontrol saka bellows logam bergelombang. Ing sawetara convolutions ngidini bellows kanggo lentur nalika piping disambungake gerakane, nalika struktur logam njogo wates meksa.
Kompensasi Thermal Expansion
Pipa suhu dhuwur nggedhekake nalika suhu proses mundhak lan kontrak nalika tiba. Ing sistem uap, boiler, kimia, lenga, lan cairan termal, siklus suhu sing bola-bali bisa ngasilake gerakan sing signifikan. Bellow bergelombang nyerep pamindahan iki lan nyuda stres sing ditransfer menyang bagean pipa sing kaku.
Kompensasi Mekanik lan Getaran
Peralatan industri kayata pompa, kompresor, penggemar, turbin, lan mesin puteran bisa ngenalake getaran menyang pipa sing disambungake. Sambungan ekspansi sing dirancang kanthi cocog bisa nampung gerakan sing dikontrol lan mbantu nyegah getaran supaya ora ditularake langsung liwat sambungan pipa sing kaku.
Gerakan Multi-arah
Gumantung saka desain sistem, sendi ekspansi logam bisa ngimbangi telung kategori gerakan utama:
- Gerakan aksial:kompresi utawa ekstensi ing sumbu pipa.
- Gerakan lateral:pamindahan miring saka bagean pipa disambungake.
- Gerakan sudut:gerakan rotasi antarane bagean pipa disambungake.
Apa Spesifikasi Teknis Utama?
Milih sambungan ekspansi kudu diwiwiti kanthi kondisi operasi nyata tinimbang mung milih ukuran pipa nominal. Informasi produk JIDONGDA kalebu bellows stainless steel karo materi beda lan konfigurasi sambungan kanggo aplikasi industri.
| Paramèter | Spesifikasi Khas | Pertimbangan Teknik |
|---|---|---|
| Struktur Bellow | Bellow baja tahan karat bergelombang | Nyedhiyakake keluwesan sing dikontrol lan ganti rugi gerakan |
| Bahan | SS304 / SS316 / SS321 / wesi khusus | Pilih miturut suhu, karat, lan kompatibilitas media |
| Tekanan Kerja | PN10–PN40, gumantung saka desain | Kudu cocog karo kondisi operasi lan tekanan sing nyata |
| Range Suhu | -80°C nganti +600°C, gumantung saka materi | Bahan lan desain nemtokake watesan suhu sing bisa digunakake |
| Gerakan | Axial / lateral / sudut | Jinis lan magnitudo gerakan kudu diitung sadurunge milih |
| Ukuran | DN15–DN300 | Versi Utas umume nutupi diameter sing luwih cilik |
| Sambungan | Utas / flanged / dilas | Pilih miturut tata letak pipa lan syarat instalasi |
| Media Kompatibel | Uap / banyu panas / lenga / gas / cairan kimia | Konfirmasi kompatibilitas materi karo medium nyata |
Tekanan nyata, suhu, gerakan, frekuensi siklus, lan syarat kelelahan kudu dikonfirmasi kanggo saben proyek. Desain sing disesuaikan bisa dianggep nalika konfigurasi standar ora cocog karo kahanan instalasi.
Apa Manfaat Utama?
1. Kinerja Reliable ing Suhu munggah pangkat
Bellows logam utamané cocok kanggo aplikasi ngendi suhu ngluwihi sawetara operasi praktis saka akeh komponen fleksibel conventional. Gumantung ing pilihan materi lan desain, konstruksi stainless steel bisa ndhukung lingkungan termal nuntut.
2. Suda Pipeline Stress
Gerakan termal mboko sithik bisa nggawe beban sing berlebihan ing titik tetep lan sambungan peralatan. Kanthi ngenalake keluwesan sing dikontrol, sendi ekspansi mbantu nyebarake gerakan lan nyuda konsentrasi stres ing wilayah kritis.
3. Resistance luwih kanggo Geter
Yen mesin ngasilake getaran sing terus-terusan utawa intermiten, sambungan logam sing fleksibel bisa mbantu ngisolasi gerakan ing antarane peralatan lan pipa. Iki bisa nyumbang kanggo stabilitas sistem sing luwih apik nalika sambungan dipilih lan dipasang kanthi bener.
4. Pilihan Instalasi Fleksibel
Konfigurasi threaded, flanged, lan gandheng ndadekake bisa nggabungake sambungan ekspansi menyang arsitektur pipa sing beda. Produk Utas diameter cilik bisa migunani ing sambungan peralatan kompak, dene desain flanged lan las bisa cocog karo sistem pipa industri sing luwih gedhe.
5. Kinerja Siklik Jangka Panjang
Pipa industri bisa ngalami ewonan siklus pemanasan lan pendinginan sajrone umur operasi. Geometri bellow sing bener, pilihan materi, kualitas mbentuk, lan kontrol gerakan penting kanggo entuk kinerja lemes sing bisa dipercaya.
Ing endi sing umum digunakake?
Sambungan ekspansi logam bergelombang penting ing endi wae pipa kaku kudu nampung pamindahan termal utawa gerakan mekanik. Area aplikasi khas kalebu:
- Pipa pangolahan petrokimia
- Pembangkit listrik
- Sistem uap lan boiler
- Sistem HVAC suhu dhuwur
- peralatan tungku industri
- Fasilitas pangolahan minyak lan gas
- Pipa pangolahan kimia
- Sistem teknik kelautan
- Sambungan peralatan mekanik
- Sistem transportasi cairan suhu dhuwur
Contone, pipa uap sing nyambungake boiler menyang peralatan hilir bisa ngalami ekspansi termal sing signifikan nalika wiwitan. Tanpa ganti rugi gerakan sing nyukupi, ekspansi iki bisa nyedhiyakake beban tambahan ing dhukungan pipa lan nozzle peralatan. Sambungan ekspansi bellows sing dirancang kanthi bener nyedhiyakake area sing ditemtokake ing ngendi gerakan iki bisa kedadeyan.
Kepiye Cara Pilih Produk sing Tengen?
Pilihan produk kudu adhedhasar data engineering tinimbang katon utawa diameteripun nominal piyambak. Sadurunge njaluk penawaran, para panuku kudu nyiapake informasi ing ngisor iki:
- Diameter pipa nominal:Ngenali ukuran DN sing dibutuhake lan dimensi sambungan.
- Suhu operasi:Nemtokake suhu normal, minimal, lan maksimum.
- Tekanan operasi:Kalebu tekanan kerja normal lan maksimal.
- Persyaratan gerakan:Nemtokake gerakan aksial, lateral, utawa sudut sing dikarepake.
- Media:Ngenali manawa sistem kasebut nggawa uap, banyu, lenga, gas, bahan kimia, utawa cairan liyane.
- Syarat materi:Pilih SS304, SS316, SS321, utawa campuran liyane sing cocog miturut lingkungan.
- Metode sambungan:Nemtokake apa Utas, flanged, utawa gandheng ends dibutuhake.
- Kondisi instalasi:Coba papan sing kasedhiya, dhukungan pipa, panuntun, jangkar, lan sambungan peralatan.
Sampeyan uga penting kanggo mbedakake gabungan expansion saka konektor fleksibel umum. Sambungan ekspansi dirancang babagan syarat gerakan lan kelelahan tartamtu, saengga geometri bellow lan kendala sistem kudu dievaluasi minangka bagean saka desain pipa lengkap.
Pitakonan sing Sering Ditakoni
Q1: Apa tujuan utama saka joint expansion logam corrugated?
Tujuan utamane yaiku kanggo ngimbangi ekspansi termal lan gerakan mekanik sing dikontrol ing sistem pipa nalika nyuda stres sing ditransfer menyang komponen kaku.
Q2: Bisa joints expansion logam digunakake kanggo pipelines uap?
ya wis. Sambungan ekspansi bellow stainless steel umume ditrapake ing pipa uap lan ketel, kasedhiya bahan sing dipilih, rating tekanan, rating suhu, lan kapasitas gerakan cocog karo kondisi operasi.
Q3: Apa bahan sing umum digunakake?
Pilihan umum kalebu SS304, SS316, lan SS321 stainless steel. Wesi khusus uga bisa dianggep yen tahan korosi sing luwih dhuwur utawa kondisi operasi khusus mbutuhake.
Q4: Apa joints expansion Utas cocok kanggo pipelines cilik?
ya wis. Konfigurasi Utas utamané cocok kanggo pipa diameteripun cilik, sambungan peralatan, lan instalasi ngendi papan winates.
Q5: Apa bedane gerakan aksial, lateral, lan sudut?
Gerakan aksial dumadi ing sumbu pipa, gerakan lateral ana ing sisih, lan gerakan sudut kalebu rotasi ing antarane bagean pipa sing disambungake. Jinis gerakan sing dibutuhake kudu diidentifikasi sadurunge milih sendi ekspansi.
Q6: Apa produk bisa disesuaikan?
ya wis. Gumantung saka syarat proyek, kustomisasi bisa kalebu bahan, ukuran, rating tekanan, konfigurasi sambungan, lan parameter teknik liyane.
Pikiran pungkasan
A dirancang kanthi benerCorrugated Metal Expansion Jointbisa duwe peran penting kanggo nglindhungi pipa industri saka ekspansi termal, getaran, pamindahan mekanik, lan akumulasi stres. Kanthi bellows stainless steel, macem-macem opsi sambungan, lan paramèter engineering configurable, iku bisa dicocogake kanggo aplikasi nuntut antarane pembangkit listrik, petrokimia, pangolahan kimia, HVAC, laut, lan sistem adi suhu dhuwur. JIDONGDA ndhukung solusi gabungan expansion logam selaras adhedhasar ukuran project-tartamtu, materi, meksa, suhu, gerakan, lan syarat sambungan. Yen sampeyan milih sambungan ekspansi kanggo instalasi anyar utawa ngganti komponen sing wis ana,hubungi kitakanggo ngrembug kahanan operasi sampeyan lan njaluk solusi industri sing cocog.
