JIDONGDApasokan ingGanda Sphere Karet Expansion Jointkanggo sistem pipa industri sing mbutuhake isolasi geter sing dipercaya, kompensasi gerakan, lan keluwesan sambungan. Dirancang kanthi awak karet bal pindho, lapisan kain sing dikuatake, lan proteksi bolong stainless steel, komponen fleksibel iki cocog kanggo aplikasi pipa sing mbutuhake pompa, kompresor, sistem banyu, udara, lenga, bahan kimia entheng, lan cairan industri liyane.
Gabungan ekspansi bal pindho dirancang kanggo nyerep gerakan pipa nalika mbantu nyuda getaran lan stres sing ditransfer saka peralatan sing disambungake menyang sistem pipa. Dibandhingake karo struktur siji-sphere, geometri loro-sphere menehi keluwesan tambahan lan panyerepan gerakan. JIDONGDA nawakake sambungan ekspansi karet sing dikuatake kanthi nggunakake bahan kayata EPDM, NBR, lan Neoprene, kanthi tulangan kain multi-lapisan lan lapisan bolong stainless steel eksternal. Gumantung ing desain, specifications kasedhiya bisa nutupi DN32-DN600, PN10 / PN16 / PN25 kelas meksa, lan suhu sawetara saka -20 ° C kanggo +120 ° C, karo senyawa khusus kasedhiya kanggo suhu sing luwih dhuwur.
Daftar Isi
- Apa Iku Double Sphere Rubber Expansion Joint?
- Napa Penting ing Sistem Pipa Industri?
- Carane Joint Dibangun?
- Apa Kaluwihan Kinerja Utama?
- Spesifikasi Teknis Apa sing kudu Dipriksa Para Pembeli?
- Ngendi Bisa Digunakake?
- Kepiye Para Pembeli Pilih Model sing Tengen?
- Apa sing kudu dipikirake sajrone instalasi?
- Pitakonan sing Sering Ditakoni
- Kepiye Sampeyan Bisa Njaluk Solusi Khusus?

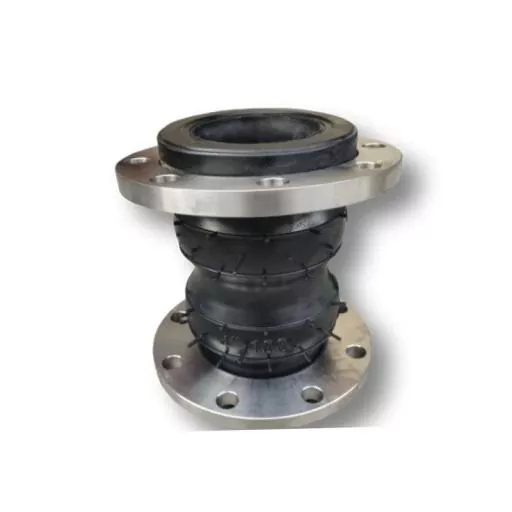

Apa Iku Double Sphere Rubber Expansion Joint?
Gabungan ekspansi karet bal ganda yaiku komponen sambungan pipa fleksibel sing dumadi saka rong bagean karet bunder. Tujuan utamane yaiku kanggo nampung gerakan lan nyuda transmisi getaran antarane peralatan lan pipa sing disambungake.
Ora kaya sambungan pipa sing kaku, struktur karet sing fleksibel bisa nanggapi gerakan aksial, lateral, lan sudut. Iki ndadekake sendi utamané migunani ing peralatan puteran utawa bola-bali ing ngendi getaran lan fluktuasi tekanan bisa nyebabake stres tambahan ing pipa.
Konfigurasi bal pindho utamané migunani nalika sistem pipa mbutuhake keluwesan lan panyerepan geter luwih saka konektor siji-bal conventional bisa nyedhiyani. Geometri bunder nyebarake gerakan liwat awak karet sing fleksibel tinimbang konsentrasi kabeh gerakan ing titik sambungan sing kaku.
Kanggo para panuku sing mbandhingake sambungan ekspansi karet, desain bal pindho kudu dievaluasi miturut tekanan operasi, suhu, media, syarat gerakan, konfigurasi flange, lan kahanan instalasi.
Napa Penting ing Sistem Pipa Industri?
Pipa industri arang banget kena kahanan statis. Pumps miwiti lan mandheg, kompresor ngasilake getaran mekanik, cairan nggawe fluktuasi tekanan, lan owah-owahan suhu nyebabake komponen sing disambungake nggedhekake utawa kontrak.
Tanpa keluwesan sing nyukupi, pasukan dinamis iki bisa ditransfer langsung menyang pipa, flensa, katup, pompa, lan peralatan liyane. Swara wektu, loading bola-bali bisa nyumbang kanggo lemes, kaku sambungan, bocor, utawa komponen prematur nyandhang.
Sambungan ekspansi sing fleksibel mbantu ngisolasi efek kasebut. Awak karet nyedhiyakake zona gerakan sing dikontrol ing antarane bagean pipa sing kaku, dene lapisan tulangan ndhukung struktur ing beban operasi.
- Nyerep getaran sing digawe saka peralatan.
- Kompensasi kanggo gerakan pipa.
- Mbantu nyuda konsentrasi stres ing sekitar sambungan.
- Nampung gerakan termal lan toleransi instalasi.
- Ndhukung operasi sistem pipa dinamis sing luwih stabil.
- Mbantu nglindhungi peralatan sing disambungake saka transmisi geter sing gedhe banget.
Carane Joint Dibangun?
Kinerja sambungan ekspansi fleksibel gumantung banget marang geometri, senyawa karet, struktur tulangan, lan desain sambungan. Konfigurasi dobel bal sing dikuatake khas nggabungake sawetara lapisan fungsional.
Bodi Karet Double-Sphere
Geometri rong bal nggawe bagean kerja sing fleksibel sing bisa nangani gerakan ing pirang-pirang arah. Struktur sing mlengkung uga ngidini deformasi tanpa gumantung ing sambungan sing kaku.
Penguatan Kain Multi-Lapisan
Tulangan kain digabungake ing awak karet kanggo nambah resistensi tekanan lan daya tahan lemes. Struktur tulangan dipilih miturut kelas tekanan sing dibutuhake lan kondisi aplikasi.
Proteksi Jaring Stainless Steel
Lapisan bolong stainless steel eksternal bisa menehi perlindungan mekanik lan dhukungan struktural tambahan. Iku utamané terkenal ing lingkungan ngendi expansion joints kapapar beban dinamis lan bola-bali geter.
Sambungan Flange
Ujung flange nyedhiyakake cara praktis kanggo nyambungake sambungan fleksibel menyang pipa sing ana. Ukuran flange sing bener, pola bolt, pilihan gasket, lan keselarasan penting kanggo njaga kinerja sealing.
Apa Kaluwihan Kinerja Utama?
Nilai saka joint expansion karet pindho bal ngluwihi keluwesan pipa prasaja. Konstruksi kasebut ngrampungake sawetara tantangan umum sing ditemoni ing sistem pipa industri.
| Fitur Kinerja | Manfaat Teknik | Syarat Khas |
|---|---|---|
| Geometri bal kaping pindho | Nyedhiyakake keluwesan tambah lan panyerepan gerakan | Sistem pipa dinamis |
| Pengukuhan kain | Mbenakake resistance meksa lan kekiatan lemes | Pipa tekanan |
| Jaring baja tahan karat | Menehi pangayoman mechanical tambahan | Lingkungan geter dhuwur |
| Fleksibilitas karet | Nyuda transmisi geter | Pompa lan kompresor |
| Sambungan flange | Ndhukung instalasi lan sealing stabil | Jaringan pipa industri |
| Senyawa karet khusus | Ngidini adaptasi menyang media lan suhu sing beda | Aplikasi khusus |
Karakteristik kasebut ndadekake produk cocok kanggo aplikasi ing ngendi konektor kaku konvensional bisa uga ora nyedhiyakake keluwesan utawa isolasi geter sing cukup.
Spesifikasi Teknis Apa sing kudu Dipriksa Para Pembeli?
Milih sambungan fleksibel kudu diwiwiti kanthi kondisi operasi nyata tinimbang mung milih diameter pipa nominal. Spesifikasi ing ngisor iki penting banget nalika ngevaluasi desain bal pindho.
| Spesifikasi | Kasedhiya / Rentang Khas |
|---|---|
| Struktur | Bodi karet bola ganda + tulangan kain + bolong baja tahan karat |
| Bahan Karet | EPDM, NBR, Neoprene, senyawa khusus |
| Pengukuhan | Kain multi-lapisan lan wire mesh stainless steel |
| Tekanan Kerja | PN10 / PN16 / PN25, gumantung saka struktur |
| Range Suhu | -20°C nganti +120°C; senyawa khusus nganti +150 ° C |
| Gerakan | Kompensasi aksial, lateral, lan sudut |
| Ukuran Nominal | DN32–DN600; ukuran luwih gedhe kasedhiya dening pangaturan dhewe |
| Sambungan | Flanged utawa custom-engineered fittings |
| Media Kompatibel | Banyu, udara, lenga, bahan kimia entheng, lan cairan industri |
Pilihan nyata kudu tansah adhedhasar desain sistem lengkap. Tekanan, suhu, komposisi cairan, amplitudo gerakan, dimensi flange, lan lingkungan instalasi kudu dikonfirmasi sadurunge produksi.
Ngendi Bisa Digunakake?
Sambungan fleksibel dobel bal utamané cocog kanggo sistem pipa ing ngendi getaran, gerakan, utawa stres mekanik ora bisa diilangi kanthi lengkap.
Sistem Pompa lan Kompresor
Pompa lan kompresor minangka sumber umum getaran mekanik. Nginstal sambungan fleksibel ing cedhak peralatan bisa mbatesi transfer getaran menyang pipa sing disambungake.
Pipa Banyu lan Cairan
Perawatan banyu, sirkulasi banyu industri, lan sistem transportasi cairan umum bisa nggunakake sendi ekspansi karet kanggo nampung gerakan nalika njaga sambungan sing fleksibel.
Jalur Proses Industri
Sistem transportasi lenga kompatibel, udhara, bahan kimia entheng, lan cairan industri liyane bisa nggunakake senyawa karet beda miturut resistance media dibutuhake.
Tata Letak Pipa Kompleks
Yen sawetara bagean pipa, sambungan peralatan, lan toleransi struktural nggawe tantangan keselarasan, sendi fleksibel sing dipilih kanthi bener bisa nyedhiyakake kapasitas gerakan tambahan.
Kepiye Para Pembeli Pilih Model sing Tengen?
Tim pengadaan kudu menehi informasi operasi sing rinci nalika njaluk kutipan. Iki ngidini pabrikan cocog karo senyawa karet, tulangan, ukuran, rating tekanan, lan konfigurasi sambungan menyang aplikasi sing nyata.
- Konfirmasi diameter pipa:Ngenali DN sing dibutuhake utawa ukuran pipa nominal.
- Periksa tekanan operasi:Pilih kelas tekanan sing cocog kanggo kondisi operasi normal lan sementara.
- Ngenali suhu operasi:Coba suhu normal lan suhu puncak potensial.
- Nemtokake medium:Banyu, lenga, hawa, bahan kimia, lan cairan liyane mbutuhake senyawa karet sing beda.
- Ukur gerakan:Nemtokake gerakan aksial, lateral, lan sudut sing dikarepake.
- Konfirmasi ukuran flange:Pola bolt-bolongan lan dimensi sambungan kudu cocog karo pipa.
- Coba lingkungan instalasi:Eksposur ruangan, intensitas geter, lan peralatan sekitar bisa mengaruhi konfigurasi pungkasan.
Nyedhiyakake rincian kasebut luwih awal bisa nyuda kesalahan spesifikasi lan nggawe kustomisasi OEM luwih efisien.
Apa sing kudu dipikirake sajrone instalasi?
Malah joint expansion sing dirancang kanthi bener mbutuhake instalasi sing bener. Awak sing fleksibel ora kudu dianggep minangka pengganti dhukungan utawa keselarasan pipa sing tepat.
- Priksa keselarasan flange sadurunge ngencengi baut.
- Gunakake gasket sing kompatibel lan pengikat sing wis ditemtokake kanthi bener.
- Ngindhari regangan, kompresi, utawa twisting sing berlebihan sajrone instalasi.
- Priksa manawa pipa sing cedhak wis didhukung kanthi bener.
- Nyegah obyek sing cetha utawa komponen njaba saka ngrusak awak karet.
- Verifikasi yen gerakan operasi tetep ing jangkoan ganti rugi sing dirancang.
- Priksa sambungan periodik kanggo nyandhang katon, retak, deformasi, utawa masalah sambungan.
Panginstalan sing tepat mbantu sendi nindakake miturut desain sing dituju lan bisa nyuda beban mekanik sing ora perlu ing unsur fleksibel.
Pitakonan sing Sering Ditakoni
1. Apa kauntungan utama saka Double Sphere Rubber Expansion Joint?
Kauntungan fungsional utama yaiku kemampuan kanggo nyedhiyakake panyerepan gerakan lan isolasi getaran liwat struktur fleksibel dobel.
2. Bahan apa sing kasedhiya kanggo awak karet?
Pilihan materi umum kalebu EPDM, NBR, lan Neoprene. Senyawa karet sing disesuaikan uga bisa dianggep nalika medium operasi utawa suhu mbutuhake formulasi tartamtu.
3. Apa rating tekanan sing kasedhiya?
Gumantung saka struktur lan syarat aplikasi, konfigurasi bisa dirancang kanggo kelas tekanan kerja PN10, PN16, utawa PN25.
4. Apa ukuran sing bisa disesuaikan?
Range produk sing dirujuk kalebu DN32 nganti DN600, dene ukuran sing luwih gedhe bisa dianggep miturut syarat proyek lan spesifikasi teknik.
5. Apa bisa digunakake ing cedhak pompa lan kompresor?
ya wis. Pompa lan kompresor minangka lokasi instalasi sing khas amarga mesin kasebut bisa ngasilake getaran lan beban dinamis sing kudu diisolasi saka pipa sing disambungake.
6. Apa jinis sambungan bisa disesuaikan?
ya wis. Sambungan flange kasedhiya, lan fitting sing dirancang khusus bisa dikembangake miturut konfigurasi pipa lan syarat proyek.
Kepiye Sampeyan Bisa Njaluk Solusi Khusus?
Kanggo panuku industri, milih gabungan fleksibel sing bener minangka kombinasi spesifikasi produk lan teknik sistem. JIDONGDA nyedhiyakake solusi gabungan ekspansi karet khusus sing nyakup macem-macem diameter, senyawa karet, struktur tulangan, syarat tekanan, lan konfigurasi sambungan. Nalika njaluk kutipan, nyedhiyakake ukuran pipa, tekanan operasi, suhu, media, syarat gerakan, dimensi flange, lan lingkungan aplikasi yen bisa. Rincian kasebut ngidini pabrikan ngevaluasi konfigurasi sing cocog kanthi luwih akurat.
Yen sampeyan nggunakake sambungan fleksibel sing dipercaya kanggo pompa, kompresor, pipa banyu, sistem proses industri, utawa aplikasi liyane sing nuntut,hubungi kitakanggo ngrembug kahanan operasi, syarat pangaturan dhewe, specifications technical, lan akeh-urutan kabutuhan karo JIDONGDA.
